视频处理器的4K输出应用

字体变大  字体变小 发布日期:2017-12-01  浏览次数:693
核心提示:众所周知,随着LED屏幕的快速发展,小点间距屏幕技术日臻成熟,显示效果更加细腻优美,已经开始成为越来越多的固装及租赁客户的新
 众所周知,随着LED屏幕的快速发展,小点间距屏幕技术日臻成熟,显示效果更加细腻优美,已经开始成为越来越多的固装及租赁客户的新宠,为了增强视觉冲击力,这些高端客户群体除了使用更小点间距的屏之外,也一直试图将LED屏幕搭建的尽可能的大,这种情况下LED屏幕的总点数变得更加巨大,水平点数常常超过4K、6K甚至8K、10K。



举个简单的例子,一块宽度为25米的舞台LED屏如果安装的是P2.5的屏幕,其水平点数就是10K(10000)点,而如果是采用P1.2的LED屏,则只要屏宽达到12米,水平点数同样达到10K。如此巨大点数的LED屏,怎么样配置相应的信号源,变得异常棘手。



一直以来大家都是使用多个2K输入进行拼接,但是这种方案存在着非常大的局限性,尤其是对于在租赁舞美的应用,这种局限性是非常突出的,主要体现在超大屏多画面场景之间的无缝切换上。



在2K技术已经全面普及化的情况下,整个行业开始趋向于4K技术的开发及应用,从最开始的HDMI1.4a、Dual-link DVI、DP1.2等降频的4K@30Hz的到HDMI2.0、DP1.2等4K60Hz,4K显卡和4K显示器陆续的普及,4K已经渐渐进入人们的视野。4K方案相较2K的方案具有绝对的优势,4K具备更细腻的显示细节、更逼真的纹理和更流畅的平滑度。因此个别发送卡厂商也陆续开始在研发4K发送卡。而视频处理器、拼接器和切换台如何使用4K信号进行LED屏幕的拼接,如何实现4K信号的无缝切换也已成了迫在眉睫需要解决的技术问题。



作为国内视频处理器行业的领航者, 视诚科技一直以都在积极探索和开发4K的应用,并陆续推出了一系列针对4K输入和输出的解决方案,尤其是4K@30Hz和4K @60Hz的输入解决方案,从1U产品到7U产品都有相应的4K输入板卡并且全部已经完成产品化,这一年多来陆陆续续形成了大量的成功案例。视诚科技不止于此,继续钻研开发,早在2016年1月份春季发布会就发布了带有的4K@30Hz的DP输出口的VENUS X1PRO,同年在2016年10月份秋季发布会上发布了带有4K@60Hz的HDMI输出口的VSP 628PRO II等一系列带有4K输出的视频处理器。今天我们就和大家简单的分享一下这两款专业的4K输入输出的视频处理切换器,一窥视频处理器4K的运用与趋势。



01

VENUS X1PRO之4K应用

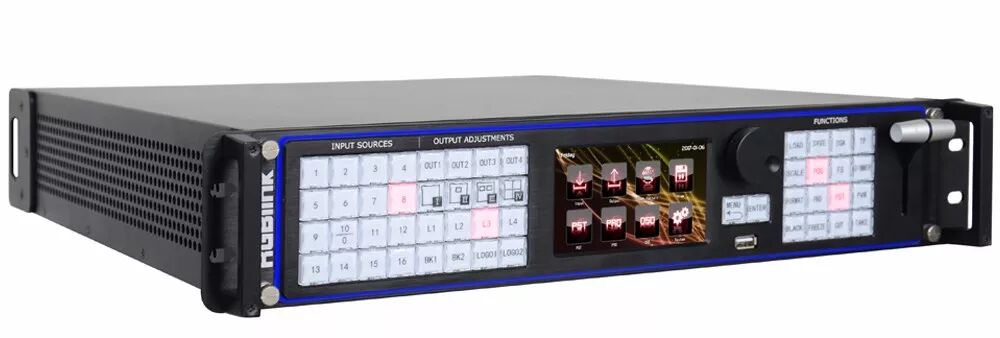

视诚的VENUS X1PRO这款4K30Hz视频处理器是足以让人喜上眉梢的一种解决方案。VENUS X1是取得极大成功的创新体系的产品,VENUS X1PRO采用了与VENUS X1相同的处理架构及结构,除了支持视诚独创的模块化输入设计,与X1共用3个选配的输入模块外,进一步将标准配置的输入全部升级为包括DVI双链路,HDMI 1.4,以及DP 1.2这三个支持4K@30Hz的信号输入接口,标准的输出包含两个DVI双链路或单链路拼接输出,可实现4K1K@60Hz或者2K2K@60Hz的LED屏幕拼接显示,亦可实现4K信号的无缝切换和画中画功能。标准的输出还包括一路4K@30Hz的DP输出,这个输出口可以给到4K的显示器或者LED屏幕控制卡,实现4K@30Hz的输入、无缝切换、画中画和输出显示,这在行业上还是首创,是一次全新的变革。




当然对于没有4K显示器或者LED屏幕控制卡的客户来说,X1 PRO也不是一款高不可及的产品,除了现有的两路DVI输出,VENUS X1PRO还可以增加一块双路的DVI输出板,这样整台VENUS X1PRO就带有4路DVI输出,可以很轻松地将4K信号分解成4路2K的信号,这样不仅可以实现4K分配器、还可以进行4个DVI输出做拼接,或者4K1K拼接并使用预监无缝切换。




02

真伪4K




但是对于VENUS X1PRO,有的客户又觉得30Hz输出并不是真正的4K,他们认为这是伪4K,存在部分客户在询问4K@60Hz的真4K输出。


那么什么是真4K伪4K呢?这两者有什么区别?接下来我们来聊一聊他们的区别。


首先我们说说伪4K,说到伪4K,不得不提HDMI标准的发展历程。HDMI 1.3为代表的1080P60Hz一直是视频显示领域的主流,并且持续了相当长的一段时间,直到现在,它仍然是目前视频显示领域的主要应用,占据着半壁江山。为了突破这个限制,HDMI组织对1.3的版本进行了更新,推出了HDMI V1.4,这个版本将支持的分辨率,瞬间由原来的2K1K,提升到了4K2K,是原来的4倍分辨率,画面变得更加的细腻,过度变得更加的流畅。然而,受限于带宽限制,HDMI 1.4的标准在4K2K的分辨率下,刷新率只能达到30Hz,具体的格式包括:38402160@24Hz/25Hz/30Hz和4096x2160@24Hz。


伪4K,也并非一无是处,相反的,它是一次划时代的超越,视频显示领域在这一刻走向了4K时代。到目前为止,市场上主流的4K视频素材、视频播放器、显示设备如显示器、电视机和投影仪等,大多都还是4K30Hz。能达到4K60Hz的,还只是凤毛麟角。X1PRO的输入和输出支持的4K就是目前市面上常见的4K30Hz。




通过上面的介绍,大家也就不难理解什么是真4K了,真4K的分辨率能够达到4K2K@60Hz的满帧分辨率,4:4:4的色彩和精度;HDMI V2.0和DP V1.2都支持4K2K@60Hz。


4K2K@60Hz也就在近两年才提出来的新的标准,目前市场上能够支持的设备非常的少而且价格非常的昂贵。但不可否认它将会是未来视频显示行业的发展趋势。因此视诚紧跟时代发展步伐,在2016年秋季发布会就发布支持4K2K@60Hz输入输出的广播级真4K处理器VSP 628PRO II。



03

 VSP 628PRO II 简介

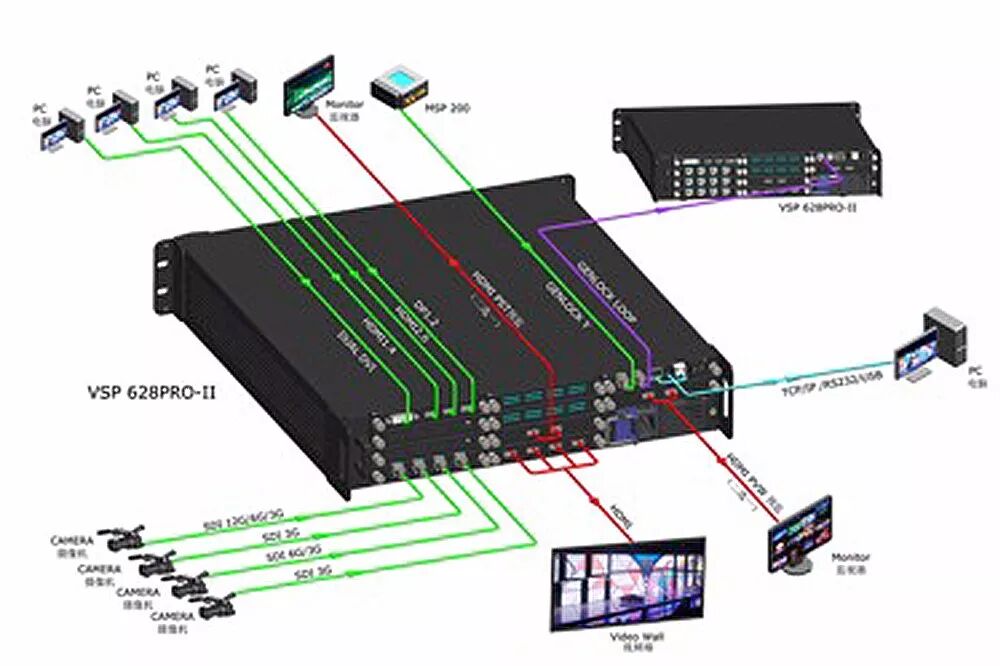

VSP 628PRO II,实际上是一款全新的视频处理切换器解决方案,它在保留VSP 628PRO等2K视频处理器所有功能的基础上,将输入输出分辨率都提升到4K2K60Hz,即实现了HDMI 2.0、DP 1.2、SDI 12G输入,输出支持HDMI 2.0的输出,并且支持各个4K信号之间的无缝切换,特效切换,画中画叠加,亮度调节,4K的EDID管理,信号降噪、去隔行、图像增强,颜色校正管理,多画面预监,独立输出分辨率、DSK,OSD,MASK,BLENDING等等的功能。除此之外,VSP 628PRO II首创的将按键板和主机进行可拆卸成为独立的便携式控台,配合T-Bar进行手动的切换,瞬间将处理器变成一台高端霸气十足的4K切换控台。


同样的VSP 628PRO II并非只支持4K输入输出,它也是完全向下兼容的,即输入输出还是可以继续支持2K级别的输入和输出,完全兼容现有的2K级别的前端和后端设备。


VSP 628PRO II不仅在视频处理器领域为首创产品,乃至于整个视频显示应用领域和广电等领域都是完全创新的产品,是一款跨时代、创世纪的艺术精品。



04

 畅想未来


2012年8月23日,联合国旗下的国际电讯联盟(International Telecommunication unio - ITU)刚刚通过以日本NHK电视台所建议的76804320解像度作为国际的8K超高画质电视(Super Hi-Vision - SHV)标准。


2013年6月,日本放送协会(NHK)推出了全球首款便携式8K超高清摄影机。并且在2016年NHK开始试验性的向日本用户播出8K电视节目。

2016年3月1日,VESA(视频电子标准协会)正式公布了新版的影音传输标准DisplayPort 1.4,新标准基于2014年底推出的DP 1.3规范,将为笔记本、智能手机及AIO一体机带来8K级别(7680×4320)的60Hz输出,4K的话则可以达到120Hz水平。


2017年1月HDMI Forum正式公布的HDMI 2.1标准的基本参数。这个新标准将把连接带宽增加到48Gbps,支持8K@60Hz、4K@120Hz,并实现最高无压缩10K分辨率,最高16bits色深,动态HDR,可变游戏刷新率,以及新音频格式的支持。


2020年第32届夏季奥林匹克运动会将在日本东京召开, 据国外消息,日本准备在2020年使用8K技术转播奥运会。


以上一个一个爆炸性新闻都在告诉我们,视频显示领域正在进行着光速级的发展,因此4K,包括后面的8K、10K、16K等都将必然成为现实,走进我们的应用,走进我们的生活。


我相信,过不了几年,视频显示领域发展必将是朝着完全融入体验式的,说不定你的房间将变成一个巨大的声响显示空间,让你足不出户也能完全身临其境毫无差异地体验全世界任何一个角落的美景,体验山间的晨曦、海边的日落、无尽星空的夜晚。
